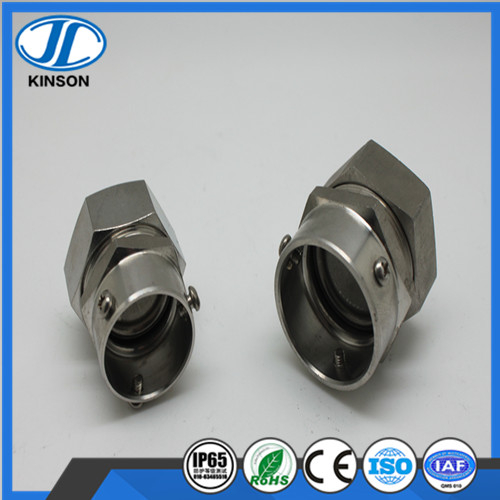

BXG-DKJ
京生
A20
产品特性
加厚型SUS不锈钢、外型美观、结构紧密、强度高。
软管护套设计与软管相扣接紧之设计、装配省时便利,抗拉力强。
可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。
除以下标准规格外,可按要求任意变动大小及螺纹标准。
产品描述

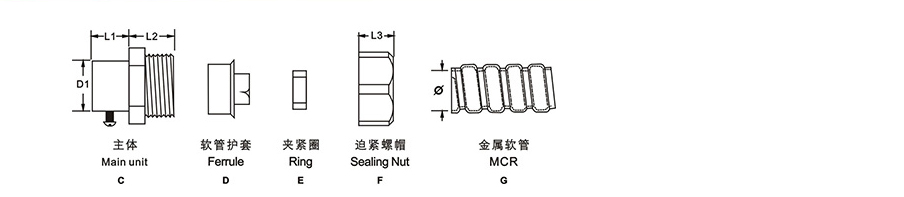

产品材质: A.C.F部位采用优质加厚型不锈钢制成、B.E部分采用丁腈橡胶制成、D为铁皮制成。
螺纹规格: 公制,英制,德制
产品颜色: 金属色(银白色)
防护等级: IP65
产品型号
配套金属软管 (公制) | 螺牙厚钢管(水、煤、气管) | 外径×壁后 (mm) | 薄钢管 (电线管) | 外径×壁后 (mm) |
ø10 | #10 | #12 | 12.76 ×1.60 | |
ø12(13) | #12 | 17.00× 2.25 | #15 | 15.87 ×1.60 |
ø15(16) | #15 | 21.25 × 2.75 | #20 | 19.05 ×1.80 |
ø20(19) | #20 | 26.75× 2.75 | #25 | 25.40 ×1.80 |
ø25 | #25 | 33.50× 3.25 | #32 | 31.75×1.80 |
ø32 | #32 | 42.25 ×3.25 | #40 | 38.10×1.80 |
ø38(40) | #40 | 48.00 ×3.50 | #50 | 50.80×2.00 |
ø51(50) | #50 | 60.00× 3.50 | #70 | 63.50×2.50 |
ø64(70) | #70 | 75.50×3.75 | #80 | 76.20× 3.20 |
ø75(80) | #80 | 88.50×4.00 | ||
ø100 | #100 | 114×4.00 | ||
ø125 | #125 | 140×4.50 | ||
ø150 | #150 | 165.00 ×4.50 |
配套金属软管 (英制) | 螺牙厚钢管(水、煤、气管) | 外径×壁后 (mm) | 薄钢管 (电线管) | 外径×壁后 (mm) |
5/16″ | 5/16″ | 1/2″ | 12.76 ×1.60 | |
3/8″ | 3/8″ | 17.00× 2.25 | 5/8″ | 15.87 ×1.60 |
1/2″ | 1/2″ | 21.25 × 2.75 | 3/4″ | 19.05 ×1.80 |
3/4″ | 3/4″ | 26.75× 2.75 | 1″ | 25.40 ×1.80 |
1″ | 1″ | 33.50× 3.25 | 1-1/4″ | 31.75×1.80 |
1-1/4″ | 1-1/4″ | 42.25 ×3.25 | 1-1/2″ | 38.10×1.80 |
1-1/2″ | 1-1/2″ | 48.00 ×3.50 | 2″ | 50.80×2.00 |
2″ | 2″ | 60.00× 3.50 | 2-1/2″ | 63.50×2.50 |
2-1/2″ | 2-1/2″ | 75.50×3.75 | 3″ | 76.20× 3.20 |
3″ | 3″ | 88.50×4.00 | ||
4″ | 4″ | 114×4.00 | ||
5″ | 5″ | 140×4.50 | ||
6″ | 6″ | 165.00 ×4.50 |
